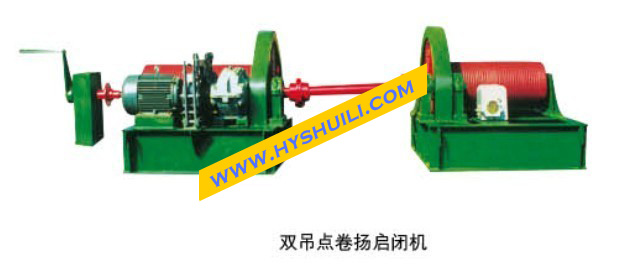

雙吊點卷揚式啟閉機
QPQ固定式雙吊點卷揚啟閉機是是一種和較寬的閘門配套使用的啟閉產品，它采用兩臺啟閉機中間由連接桿連接，兩根螺桿同時受力的方式。由于受力平衡均勻,具有啟動力量大的特點。
固定式雙吊點卷揚啟閉機的工作原理
QPQ雙吊點啟閉機主要用于水利水電工程中啟閉平面閘門，用來關閉泄水，進水及尾水孔口，調節發電量，泄洪排漂，放過船只等，當輸水管道或水輪機組需檢修時，又可關閉進水口閘門進行檢修。該系列啟閉機以電動機為動力，中小容量規格可配逆手搖，便于人工啟閉閘門。本產品現廣泛應用于排灌、水電站、水庫、。河道治理、水產養殖、環境保護、污水處理等水利工程中使用。固定雙吊點卷揚啟閉機是由兩個單啟閉機(單機)組成,兩機之間由連接桿連接,當電源起動時,卷揚機同時起動啟吊工作,非常具有同步性和穩定性。
關于固定式啟閉機的安裝方法詳解：
固定式啟閉機可以分為：螺桿式、卷揚式、液壓式，這三種類型的啟閉機在安裝時都要先預埋好基礎螺栓。小型和單機架啟閉機可整機吊裝，調試后與閘門連接；多架雙吊點啟閉機，一般是分解運到現場，先吊裝機架并調整后，組裝其他部件，調試后與閘門連接；液壓啟閉機則先將油缸吊裝于已安裝好的機架上調整，同時安裝油泵、管路和閥等，調試后與閘門連接。
固定式啟閉機的安裝和調試方法：
我們都知道：啟閉機是一種用于各類大型的排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的機械裝置，它的特點有如下：
1、固定式啟閉機包括電機、啟閉機、機架、防護罩等組成；采用三級減速方式，用國旋付傳動，輸出轉距更大。配套鋼架克服土建不平整，以減少整機噪聲及振動。
2、如果采用戶外型長時工作制電機，防護等級≥IP155。行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關，來達到保護電器的原理。
3、本產品操作維護簡便，可實現現場和遠控操作。
啟閉機的安裝調試方法如下：
1、當固定式啟閉機在無荷載的情況下，保證三相電流不平衡不超過正負10%，并測出電流值。 上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
2、啟閉機的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。 在本產品安裝完畢以后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，無異�，F象。確認無誤后方可正式運行.
卷揚式啟閉機的安裝及使用調試步驟
1、在卷揚式啟閉機的施工單位安裝時，一定要保持基礎布置平面水平180º；一定要保定啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
2、 將卷揚式啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入啟閉機，當螺桿從啟閉機上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、 要求安裝的啟閉機的基礎建筑物安裝必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝啟閉機根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、我們要求啟閉機電氣設備的安裝，符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6、 每臺起閉機安裝完畢，對啟閉機進行清理，補修已損壞的保護油漆，灌注潤滑脂。
啟閉機調試步驟及注意事項如下：
1、要求啟閉機的操作人員必須掌握啟閉機的結構、性能與操作方法，并有一定的機械知識，以確保機器的正常運轉。要求在啟閉機沒有荷載的情況下，保證三相電流不平衡不超過正負10%，并測出電流值。
2、對于啟閉機上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
3、機器的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。在使用時，需隨時由注油孔注入潤滑油，要經常保持足夠的潤滑油，螺桿要定期清除油垢，涂護新油，以防銹蝕。
4、在啟閉機安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，有無異常現象。確認無誤后方可正式運行。如果進行機器的維修時，必須清除載荷。
5、操作前，對起閉機進行全面檢查，個部位潤滑情況是否良好，螺栓有無松動。在進行啟閉機檢查電源線路是否接通，開關是否良好。電動運轉時，操作人員不得離開現場，發現問題立即停機。
